Aplikasi Transistor Bipolar



APLIKASI GORDEN OTOMATIS

[menuju akhir]




1. Tujuan [Kembali]

  • Memenuhi tugas elektronika C.
  • Mejelaskan prinsip kerja sound sensor dan torch LDR.
  • Mensimulasikan rangkaian gorden otomatis.

2. Alat dan Bahan [Kembali]


Alat :


1. Battery

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya.





Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).


2. Ground



Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.


Fungsi Grounding
Sistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Untuk lebih jelasnya, berikut ini adalah beberapa fungsi dari grounding:



  1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
  2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
  3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
  4. Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
  5. Bila kabel grounding berfungsi sebagai penghantar arus, maka alat yang mendeteksi adanya arus sisa atau arus bocor adalah ELCBELCB ini adalah sebagai proteksi instalasi listrik sebagai pencegah arus bocor. Untuk lebih jelasnya bisa lihat ulasannya pada ELCB Pengaman Arus Bocor.

3. DC Voltmeter

Voltmeter merupakan suatu alat yang dimanfaatkan untuk mengukur tegangan listrik dalam suatu rangkaian listrik. Umumnya bentuk penyusunan pararel berdasarkan pada tempat komponen listrik hendak diukur. Dimana dalam setiap komponen ditemukan tiga buah lempengan tembaga di dalamnya. Lempengan tersebut dipasangkan diatas Bakelit yang telah dirangkai dan menyatu dalam tabung plastik atau kaca. Pada lempengan bagian luar dinamakan anode, sementara itu lempengan tengah disebut katode.

Masing-masing ukuran tabung tersebut kurang lebih 15 cm x 10 cm. Dari segi desain pun voltmeter tidak jauh berbeda terhadap desain amperemeter.Sama halnya dengan hambatan memiliki bentuk sama yakni multiplier, seri, dan galvanometer. Faktanya, kinerja yang dihasilkan dari alat tersebut lebih baik, serta senantiasa meningkat ketika sudah ditambahkan multiplier.Tujuan penambahan multiplier didalam alat dimaksudkan untuk kinerja dan kemampuannya menjadi berkali-kali lebih besar. Sementara dapat menciptakan suatu gaya magnet ketika medan magnet dan kuat arus listrik saling berinteraksi. Gaya magnet tersebut disinyalir untuk menggerakkan jarum. Dari sini kapasitas arus pada jarum berdasarkan aliran arus listrik.



Bahan :

1. Transistor biopolar ( 2N1711 )

Bipolar junction transistor (BJT) atau yang biasa dikenal dengan transistor bipolar merupakan komponen elektronika yang terdiri dari tiga lapis bahan semikonduktor, baik untuk yang bertipe PNP ataupun NPN. Pada setiap lapisan yang membentuk transistor tersebut memiliki nama-nama tersendiri (kolektor, basis, dan emitor). Dan pada tiap lapisan tersebut terdapat kontak kawat untuk koneksi ke rangkaian. Simbol skematik transistor tipe PNP dan NPN ditunjukan pada gambar dibawah ini (gambar a untuk PNP dan gambar c untuk NPN).



Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN

Perbedaan fungsi antara transistor PNP dan transistor NPN terdapat pada mode bias (polaritas) dari persimpangan ketika transistor beroperasi. Untuk setiap keadaan operasi tertentu, arah arus dan polaritas tegangan untuk setiap jenis transistor yang persis akan berlawanan satu sama lain.
Transistor bipolar bekerja sebagai regulator arus yang dikontrol oleh arus. Dengan kata lain, transistor membatasi jumlah arus yang mengalir. Pada transistor bipolar arus utama yang dikendalikan mengalir dari kolektor ke emitor atau dari emitor ke kolektor tergantung dari masing-masing jenis transistor tersebut (PNP atau NPN). Arus kecil yang mengontrol arus utama mengalir dari basis ke emitor atau dari emitor ke basis, sekali lagi tergantung dari jenis masing-masing transistor tersebut (PNP atau NPN). Menurut standar simbologi semikonduktor, arah panah selalu menunjukkan arah yang berlawanan dengan arah aliran elektron. Perhatikan gambar dibawah ini.


2. Sensor LDR

Sensor Cahaya LDR (Light Dependent Resistor) adalah salah satu jenis resistor yang dapat mengalami perubahan resistansinya apabila mengalami perubahan penerimaan cahaya. Besarnya nilai hambatan pada Sensor Cahaya LDR (Light Dependent Resistor) tergantung pada besar kecilnya cahaya yang diterima oleh LDR itu sendiri. LDR sering disebut dengan alat atau sensor yang berupa resistor yang peka terhadap cahaya. Biasanya LDR terbuat dari cadmium sulfida yaitu merupakan bahan semikonduktor yang resistansnya berupah-ubah menurut banyaknya cahaya (sinar) yang mengenainya. Resistansi LDR pada tempat yang gelap biasanya mencapai sekitar 10 MΩ, dan ditempat terang LDR mempunyai resistansi yang turun menjadi sekitar 150 Ω. Seperti halnya resistor konvensional, pemasangan LDR dalam suatu rangkaian sama persis seperti pemasangan resistor biasa. Simbol LDR dapat dilihat seperti pada gambar berikut. Simbol Dan Fisik Sensor Cahaya LDR (Light Dependent Resistor).




Karakteristik Sensor Cahaya LDR (Light Dependent Resistor)

Sensor Cahaya LDR (Light Dependent Resistor) adalah suatu bentuk komponen yang mempunyai perubahan resistansi yang besarnya tergantung pada cahaya. Karakteristik LDR terdiri dari dua macam yaitu Laju Recovery dan Respon Spektral sebagai berikut :

Laju Recovery Sensor Cahaya LDR (Light Dependent Resistor) Bila sebuah “Sensor Cahaya LDR (Light Dependent Resistor)” dibawa dari suatu ruangan dengan level kekuatan cahaya tertentu ke dalam suatu ruangan yang gelap, maka bisa kita amati bahwa nilai resistansi dari LDR tidak akan segera berubah resistansinya pada keadaan ruangan gelap tersebut. Na-mun LDR tersebut hanya akan bisa menca-pai harga di kegelapan setelah mengalami selang waktu tertentu. Laju recovery meru-pakan suatu ukuran praktis dan suatu ke-naikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux. Respon Spektral Sensor Cahaya LDR (Light Dependent Resistor) Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantaryang baik (TEDC,1998) Prinsip Kerja Sensor Cahaya LDR (Light Dependent Resistor) Resistansi Sensor Cahaya LDR (Light Dependent Resistor) akan berubah seiring den-gan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Dalam keadaan gelap resistansi LDR seki-tar 10MΩ dan dalam keadaan terang sebe-sar 1KΩ atau kurang. LDR terbuat dari ba-han semikonduktor seperti kadmium sul-fida. Dengan bahan ini energi dari cahaya yang jatuh menyebabkan lebih banyak mua-tan yang dilepas atau arus listrik meningkat. Artinya resistansi bahan telah men-galami penurunan.


3. Sensor Sentuh (Touch Sensors)




Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
Pada bagian-bagian konfigurasi touch sensor, memiliki sambungan testpin, Vout, ground, dan Vcc

4. Dioda

Dioda merupakan salah satu komponen yang dibuat dari bahan semikonduktor. Bahan untuk mempertemukan elemen P dan N akan menentukan karakteristik dioda dan sifat-sifatnya. Saat ini bahan semikonduktor pembuat dioda adalah semikonduktor silikon dan germanium.

Semikonduktor bahan silikon merupakan bahan yang paling banyak digunakan pada jenis dan tipe dioda karena silikon menawarkan beberapa kelebihan seperti kinerja yang tinggi dan biaya produksi yang lebih rendah. Biasanya tegangan jatuh dioda berbahan silikon berkisar 0,7 Volt.



Berikut beberapa fungsi pada penggunaan diode, antara lain:

  • Sebagai alat sensor panas, contohnya pada amplifier.
  • Sebagai rangkaian clamper yang dapat memberikan tambahan partikel DC untuk sinyal AC.
  • Sebagai alat sensor cahaya, pada umumnya menggunakan diode photo.
  • Menstabilkan tegangan yang ada pada voltage regulator.
  • Sebagai indikator.
  • Untuk suatu rangkaian VCO atau Voltage Controlled Oscilator, pada umumnya menggunakan diode varactor.
  • Untuk alat dalam menggandakan tegangan.
  • Untuk sekering (saklar) / pengaman.
  • Untuk penyearah

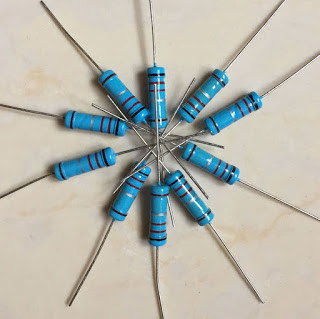

5. Resistor

Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).




Beberapa jenis resistor yang diketahui, jenis resistor yang nilai resistansinya berubah bila terkena cahaya namanya LDR (Light Dependent Resistor) dan resistor yang nilai resistansinya akan bertambah besar bila terkena suhu panas yang namanya PTC (Positive Thermal Coefficient) serta resistor yang nilai resistansinya akan bertambah kecil bila terkena suhu panas yang namanya NTC (Negative Thermal Coefficient).


6. Logicstate

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.



"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."


3. Dasar Teori [Kembali]


Battery


Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).




Jenis-jenis Baterai

1. Baterai Primer (Baterai Sekali Pakai/Single Use)
2. Baterai Zinc-Carbon (Seng-Karbon)
3. Baterai Alkaline (Alkali)
4. Baterai Lithium
5. Baterai Silver Oxide

Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).

Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.

Jenis-jenis Baterai yang tergolong dalam Kategori Baterai Primer (sekali Pakai / Single use) diantaranya adalah :

Baterai Zinc-Carbon juga disering disebut dengan Baterai “Heavy Duty” yang sering kita jumpai di Toko-toko ataupun Supermarket. Baterai jenis ini terdiri dari bahan Zinc yang berfungsi sebagai Terminal Negatif dan juga sebagai pembungkus Baterainya. Sedangkan Terminal Positifnya adalah terbuat dari Karbon yang berbentuk Batang (rod). Baterai jenis Zinc-Carbon merupakan jenis baterai yang relatif murah dibandingkan dengan jenis lainnya.

Baterai Alkaline ini memiliki daya tahan yang lebih lama dengan harga yang lebih mahal dibanding dengan Baterai Zinc-Carbon. Elektrolit yang digunakannya adalah Potassium hydroxide yang merupakan Zat Alkali (Alkaline) sehingga namanya juga disebut dengan Baterai Alkaline. Saat ini, banyak Baterai yang menggunakan Alkalline sebagai Elektrolit, tetapi mereka menggunakan bahan aktif lainnya sebagai Elektrodanya.

Baterai Primer Lithium menawarkan kinerja yang lebih baik dibanding jenis-jenis Baterai Primer (sekali pakai) lainnya. Baterai Lithium dapat disimpan lebih dari 10 tahun dan dapat bekerja pada suhu yang sangat rendah. Karena keunggulannya tersebut, Baterai jenis Lithium ini sering digunakan untuk aplikasi Memory Backup pada Mikrokomputer maupun Jam Tangan. Baterai Lithium biasanya dibuat seperti bentuk Uang Logam atau disebut juga dengan Baterai Koin (Coin Battery). Ada juga yang memanggilnya Button Cell atau Baterai Kancing.

Baterai Silver Oxide merupakan jenis baterai yang tergolong mahal dalam harganya. Hal ini dikarenakan tingginya harga Perak (Silver). Baterai Silver Oxide dapat dibuat untuk menghasilkan Energi yang tinggi tetapi dengan bentuk yang relatif kecil dan ringan. Baterai jenis Silver Oxide ini sering dibuat dalam dalam bentuk Baterai Koin (Coin Battery) / Baterai Kancing (Button Cell). Baterai jenis Silver Oxide ini sering dipergunakan pada Jam Tangan, Kalkulator maupun aplikasi militer.


Logicstate

Gerbang AND (AND Gate)



Gerbang OR (OR Gate)



Gerbang NOT (NOT Gate)

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

Simbol dan Tabel Kebenaran Gerbang AND (AND Gate)

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

Simbol dan Tabel Kebenaran Gerbang OR (OR Gate)

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.



Sensor Sentuh





Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen.


Grafik Respon Touch Sensor




Pada grafik respon tocuh sensor di atas diperoleh bahwa saat sebelun sensor disentuh, pada touch sensor memiliki sinyal sentuh penuh, maka saat sensor touch disentuh, sinyal pada sensor akan menurun kekuatannya dimana saat proses penurunan sinyal touch sensor, kinerja touch sensor bekerja mengaktifkan touch sensor sehingga touch sensor menghasilkan tegangan output.



Sensor LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.



Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.

Grafik Respon Sensor LDR


Pada grafik respon sensor LDR bekerja suatu sensor LDR terhadap pancaran sinar yang mengenai resistor sensor LDR, berdasarkan grafik respon di atas dimana saat sensor LDR tidak terkena cahaya (Lux), maka sensor LDR akan memiliki resistansi maksimum sehingga tegangan dari sumber tidak dapat mengalir melalui sensor LDR. Namun saat seiring bertambahnya intensitas cahaya dari pancaran yang kurang terang (Lux redup) sampai intensitas cahaya penuh (Lux terang), maka resistansi pada sensor LDR akan semakin kecil sampai 0 (nol) sehingga tegangan dari sumber dapat mengalir hingga tegangan penuh melalui sensor LDR.



4. Percobaan [Kembali]


Langkah langkah percobaan rangkaian :

  • Disiapkan alat & bahan yaitu Baterai DC, Resistor, Transistor Bipolar NPN, Dioda, LED, Logicstate, Motor, Relay, Touch Sensor, Torch LDR, DC Voltmeter, Power Supply & Ground.
  • Posisikan dan letakkan alat dan bahan sesuai gambar di atas atau sesuai keinginan.
  • Sambungkan Vcc Touch Sensor ke Power Supply
  • Sambungkan GND ke ground
  • Sambungkan V out Touch sensor ke resistor R1 lalu dari resistor R1 dihubungkan ke kaki base transistor NPN Q1
  • Sambungkan DC generator ke dioda dan relay RL 1, lalu diteruskan hubung ke kaki kolektor transistor NPN Q1, dan buat rangkaian fixed bias dengan merangkai resistor dihubungkan ke kaki kolektor dan kaki base transistor NPN Q1
  • Sambungkan kaki emitor transistor NPN Q1 ke ground
  • Sambungkan COM relay RL 1 ke baterai, resistor dan LED blue, lalu pasang Motor secara paralel terhadap rangkaian seri resistor R4 dan LED blue
  • Sambungkan kutub positif baterai ke torch LDR, kutub negatif baterai ke ground
  • Sambungkan Touch LDR ke resistor R6 lalu dari resistor R6 dihubungkan ke kaki base transistor NPN Q2
  • Sambungkan DC generator ke dioda dan relay RL 2,lalu diteruskan hubung ke kaki kolektor transistor NPN Q2, dan buat rangkaian fixed bias dengan merangkai resistor dihubungkan ke kaki kolektor dan kaki base transistor NPN Q2
  • Sambungkan kaki emitor transistor NPN Q2 ke ground
  • Sambungkan COM relay RL 2 ke baterai, resistor dan LED yellow, lalu pasang Motor secara paralel terhadap rangkaian seri resistor R5 dan LED yellow.
  • Sebelun menjalankan rangkaian, pastikan sensor telah diprogramkan
  • Jalankan rangkaian simulasi.

5. Rangkaian [Kembali]


Rangkaian Sensor LDR aktif di Pagi Hari : Gorden Terbuka







Rangkaian Touch Sensor aktif berlogika 1 di Malam Hari : Gorden Tertutup







6. Prinsip Kerja [Kembali]


Pada rangkaian aplikasi ini, akan bekerja suatu motor penggerak secara otomatis yang dikendalikan dengan sistem LDR sensor dan Touch sensor untuk membantu kerja gorden otomatis.

Sistem kerjanya yaitu saat langit pagi hari memancarkan cahayanya, maka Torch LDR Sensor yang terkena sinar matahari yang merespon cahaya tersebut sehingga tegangan sumber 12 volt yang terhubung dengan Sensor LDR akan mengumpankan tegangan ke transistor NPN Q2 sehingga transistor aktif, maka relay kaki kolektor NPN Q2 aktif sehingga rangkaian otomatis bekerja terhadap motor. Motor yang terhubung baterai oleh relay RL2 akan bekerja membuka gorden secara perlahan hingga kain gorden membuka habis sempurna tergulung.

Lalu saat ingin menutup gorden di malam hari, digunakan kerja sistem sensor sentuh (touch sensors) dengan menyentuh sensor, maka touch sensor akan merespon sehingga power 5 volt yang terhubung dengan Tocuh sensor akan mengumpankan tegangan ke transistor NPN Q1 sehingga transistor aktif, maka relay kaki kolektor NPN Q1 aktif sehingga rangkaian otomatis bekerja terhadap motor. Motor yang terhubung baterai oleh relay RL1 akan bekerja menutup gorden secara perlahan.dan rangkaian yang terhubung sensor suara akan bekerja terhadap motor menutup gulungan gorden otomatis secara perlahan sehingga gorden tertutup sempurna kembali.


7. Video [Kembali]


Video Simulasi Rangkaian Aplikasi Gorden Otomatis






8. Link Download [Kembali]


File HTML [Download]

File Datasheet NPN Transistor [Download]

File Datasheet Touch Sensor [Download]

File Datasheet LDR Sensor [Download]

File Datasheet Dioda [Download]

File Datasheet Resistor [Download]

File Datasheet Motor DC [Download]
