APLIKASI PENDINGIN LAPTOP OTOMATIS




[menuju akhir]



1. Tujuan [Kembali]

  • Memenuhi tugas aplikasi elektronika C
  • Menjelaskan prinsip kerja Infrared sensor dan LM35
  • Mensimulasikan rangkaian pendingin laptop otomatis

2. Alat dan Bahan [Kembali]


Alat :

1. Power Supply






Power supply merupakan perangkat keras (hardware) yang  dimana fungsi power supply ini adalah sebagai pengatur daya dan pengalir listrik atau tegangan yang dibutuhkan oleh perangkat hardware.


2. Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya.




Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).



3. DC Generator







4. Ground

Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.


Fungsi Grounding
Sistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Untuk lebih jelasnya, berikut ini adalah beberapa fungsi dari grounding:



  1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
  2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
  3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
  4. Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
  5. Bila kabel grounding berfungsi sebagai penghantar arus, maka alat yang mendeteksi adanya arus sisa atau arus bocor adalah ELCBELCB ini adalah sebagai proteksi instalasi listrik sebagai pencegah arus bocor. Untuk lebih jelasnya bisa lihat ulasannya pada ELCB Pengaman Arus Bocor.



Bahan :


1. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.





Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.


2. Resistor

Resistor adalah komponen dasar elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena bisa berfungsi sebagai pengatur atau untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Dengan resistor, arus listrik dapat didistribusikan sesuai dengan kebutuhan. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Satuan resistansi dari suatu resistor disebut Ohm atau dilambangkan dengan simbol Ω (Omega).



Beberapa jenis resistor yang diketahui, jenis resistor yang nilai resistansinya berubah bila terkena cahaya namanya LDR (Light Dependent Resistor) dan resistor yang nilai resistansinya akan bertambah besar bila terkena suhu panas yang namanya PTC (Positive Thermal Coefficient) serta resistor yang nilai resistansinya akan bertambah kecil bila terkena suhu panas yang namanya NTC (Negative Thermal Coefficient).


3. Logicstate




Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya
"Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."



4. Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.






Motor Listrik DC atau DC Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.



5. N-JFET


Bipolar junction transistor (BJT) atau yang biasa dikenal dengan transistor bipolar merupakan komponen elektronika yang terdiri dari tiga lapis bahan semikonduktor, baik untuk yang bertipe PNP ataupun NPN. Pada setiap lapisan yang membentuk transistor tersebut memiliki nama-nama tersendiri (kolektor, basis, dan emitor). Dan pada tiap lapisan tersebut terdapat kontak kawat untuk koneksi ke rangkaian. Simbol skematik transistor tipe PNP dan NPN ditunjukan pada gambar dibawah ini (gambar a untuk PNP dan gambar c untuk NPN).



Transistor bipolar: (a) simbol skematik PNP, (b) phisik PNP, (c) simbol skematik NPN, (d) fisik NPN

Perbedaan fungsi antara transistor PNP dan transistor NPN terdapat pada mode bias (polaritas) dari persimpangan ketika transistor beroperasi. Untuk setiap keadaan operasi tertentu, arah arus dan polaritas tegangan untuk setiap jenis transistor yang persis akan berlawanan satu sama lain.
Transistor bipolar bekerja sebagai regulator arus yang dikontrol oleh arus. Dengan kata lain, transistor membatasi jumlah arus yang mengalir. Pada transistor bipolar arus utama yang dikendalikan mengalir dari kolektor ke emitor atau dari emitor ke kolektor tergantung dari masing-masing jenis transistor tersebut (PNP atau NPN). Arus kecil yang mengontrol arus utama mengalir dari basis ke emitor atau dari emitor ke basis, sekali lagi tergantung dari jenis masing-masing transistor tersebut (PNP atau NPN). Menurut standar simbologi semikonduktor, arah panah selalu menunjukkan arah yang berlawanan dengan arah aliran elektron. Perhatikan gambar dibawah ini.


Di bawah ini Anda dapat melihat aplikasi dari kedua transistor tersebut.

1. Driver Motor DC

Fungsi dari transistor NPN Selain sebagai Saklar adalah sebagai driver motor DC. Fungsi dari motor DC ini dikendalikan secara langsung oleh transistor. Ketika transistor dalam posisi si cut off, maka motor akan mati atau Off. Motor akan menyala apabila transistor dalam kondisi saturasi. Selain menentukan nyala atau matinya driver motor DC, berperan dalam menentukan arah putarannya.

2. Penguat Arus

Di dalam sebuah rangkaian listrik, arus yang masuk tidak selalu sesuai dengan kebutuhan. Hal ini menyebabkan rangkaian tersebut tidak dapat mengangkat beban yang diinginkan. Oleh sebab itulah diperlukan adanya transistor NPN dan PNP dalam rangkaian. Dengan bantuan komponen ini, rangkaian listrik akan menghasilkan arus yang lebih kuat.

3. Pembangkit Sinyal Flip-flop

Fungsi yang terakhir dari transistor NPN dan PNP yaitu sebagai pembangkit sinyal flip-flop. Saat dalam rangkaian listrik terdapat 2 transistor,, komponen tersebut akan bekerja secara bergantian untuk menghidupkan dan memadamkan lampu LED.



6. Sensor Infrared (Infrared Sensors)






Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.



7. Dioda


Berikut beberapa fungsi pada penggunaan diode, antara lain:

  • Sebagai alat sensor panas, contohnya pada amplifier.
  • Sebagai rangkaian clamper yang dapat memberikan tambahan partikel DC untuk sinyal AC.
  • Sebagai alat sensor cahaya, pada umumnya menggunakan diode photo.
  • Menstabilkan tegangan yang ada pada voltage regulator.
  • Sebagai indikator.
  • Untuk suatu rangkaian VCO atau Voltage Controlled Oscilator, pada umumnya menggunakan diode varactor.
  • Untuk alat dalam menggandakan tegangan.
  • Untuk sekering (saklar) / pengaman.
  • Untuk penyearah.


8. LM 35



Karakteristik Sensor suhu IC LM35 adalah :

  • Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
  • Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC seperti terlihat pada gambar 2.2.
  • Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
  • Bekerja pada tegangan 4 sampai 30 volt.
  • Memiliki arus rendah yaitu kurang dari 60 µA.
  • Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
  • Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
  • Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.


9. OP-AMP



Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input. Sebagai penguat operasional  ideal , operasional amplifier (Op-Amp) memiliki karakteristik sebagai berikut :
  • Impedansi Input (Zi) besar = ∞
  • Impedansi Output (Z0) kecil= 0
  • Penguatan Tegangan (Av) tinggi = ∞
  • Band Width respon frekuensi lebar = ∞
  • V0 = 0 apabila V1 = V2 dan tidak tergantung pada besarnya V1.
  • Karakteristik operasional amplifier (Op-Amp) tidak tergantung temperatur / suhu.




10. LED




LED telah memiliki beranekaragam warna, diantaranya seperti warna merah, kuning, biru, putih, hijau, jingga dan infra merah. Keanekaragaman Warna pada LED tersebut tergantung pada wavelength (panjang gelombang) dan senyawa semikonduktor yang dipergunakannya. Berikut ini adalah Tabel Senyawa Semikonduktor yang digunakan untuk menghasilkan variasi warna pada LED :


Bahan SemikonduktorWavelengthWarna
Gallium Arsenide (GaAs)850-940nmInfra Merah
Gallium Arsenide Phosphide (GaAsP)630-660nmMerah
Gallium Arsenide Phosphide (GaAsP)605-620nmJingga
Gallium Arsenide Phosphide Nitride (GaAsP:N)585-595nmKuning
Aluminium Gallium Phosphide (AlGaP)550-570nmHijau
Silicon Carbide (SiC)430-505nmBiru
Gallium Indium Nitride (GaInN)450nmPutih

Masing-masing Warna LED (Light Emitting Diode) memerlukan tegangan maju (Forward Bias) untuk dapat menyalakannya. Tegangan Maju untuk LED tersebut tergolong rendah sehingga memerlukan sebuah Resistor untuk membatasi Arus dan Tegangannya agar tidak merusak LED yang bersangkutan. Tegangan Maju biasanya dilambangkan dengan tanda VF.

WarnaTegangan Maju @20mA
Infra Merah1,2V
Merah1,8V
Jingga2,0V
Kuning2,2V
Hijau3,5V
Biru3,6V
Putih4,0V

3. Dasar Teori [Kembali]


1. Infrared Sensor





Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).
Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP



Grafik respon sensor



Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.





2. LM 35

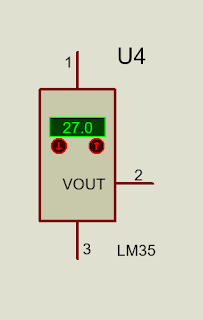

Sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

Sensor suhu LM35 mampu melakukan pengukuran suhu dari suhu -55ºC hingga +150ºC dengan toleransi kesalahan pengukuran ±0.5ºC.

Dilihat dari tipenya range suhu dapat dilihat sebagai berikut :

  • LM35, LM35A -> range pengukuran temperature  -55ºC hingga +150ºC.
  • LM35C, LM35CA -> range pengukuran temperature -40ºC hingga +110ºC.
  • LM35D -> range pengukuran temperature 0ºC hingga +100ºC.

Kelebihan LM 35 :
  • Rentang suhu yang jauh, antara -55 sampai +150ºC
  • Low self-heating, sebesar 0.08 ºC
  • Beroperasi pada tegangan 4 sampai 30 V
  • Tidak memerlukan pengkondisian sinyal

Kekurangan LM 35:
  • Membutuhkan tegangan untuk beroperasi.

Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut :

Vout LM35 = Temperature º x 10 mV



Grafik respon Sensor LM 35


Pada grafik respon sensor LM 35 di atas diperoleh bahwa saat suhu terdeteksi rendah dibawah 0°C maka tegangan output yang dikeluarkan sensor suhu LM 35 akan semakin kecil, namun jika sensor suhu LM 35 mendeteksi suhu panas hingga 100°C, maka tegangan output yang dikeluarkan sensor suhu LM 35 akan semakin besar.


3. NPN Transistor







Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

  • Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
  • Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
  • Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Fungsi dari transistor sendiri adalah memperkuat arus listrik yang masuk ke dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan meredam arus listrik.

Seperti yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP adalah kependekan dari Positif Negatif Positif.

Transistor NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif. Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan tegangan listrik positif.

Pada transistor NPN, kaki basis memiliki kutub positif dan bersinggungan langsung dengan sumber listrik atau baterai. Sedangkan kaki emitor memiliki kutub negatif karena berhubungan langsung dengan massa. Kutub negatif juga ditemukan pada kaki kolektor yang menghubungkan massa di rangkaian listrik.


CARA KERJA NPN Transistor :

Apabila saklar dalam posisi tertutup atau terhubung arus listrik akan mengalir dari kutub baterai positif melewati beban (dalam hal ini lampu) kemudian menuju kaki kolektor dan berhenti di sana. Arus berhenti dikarenakan transistor masih belum mendapatkan pemicu sehingga posisinya tidak aktif. Hal ini menyebabkan lampu masih tetap mati.

Pada waktu yang bersamaan, arus pemicu yang ukurannya lebih kecil dibandingkan arus listrik utama mengalir dari sumber listrik menuju ke resistor kemudian ke saklar, melewati kaki basis transistor lanjut ke emitor, dan berlanjut menuju massa. Karena lampu mendapatkan masa listrik, beban tersebut pun akan menyala.


4. Relay

Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :
  • Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
  • Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)
Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :
  • Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
  • Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.
Selain Golongan Relay diatas, terdapat juga Relay-relay yang Pole dan Throw-nya melebihi dari 2 (dua). Misalnya 3PDT (Triple Pole Double Throw) ataupun 4PDT (Four Pole Double Throw) dan lain sebagainya.
Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :



Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

  1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
  1. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
  1. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.

  1. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).


5. Op-Amp










4. Percobaan [Kembali]

Langkah-langkah percobaan :

  1. Disiapkan alat dan bahan  yaitu Sensor suhu LM 35, Infrared Sensor, logicstate, NPN Transistor, resistor, Op-Amp, DC generator, Relay 1P, Relay 2P, Baterai, LED hijau, LED merah, LED biru, Op-Amp UA741, power supply, POT-HG, motor, diode, DC voltmeter, ground
  2. Posisikan rangkaian Infrared sensor sesuai keinginan
  3. Dihubungkan logicstate ke testpin infrared sensor, hubungkan ground ke GND, hubungkan power supply 5 volt ke Vcc
  4. Dihubungkan V out infrared sensor ke resistor, lalu dari resistor dihubungkan ke kaki base NPN transistor Q2
  5. Pada kaki kolektor NPN Q2, dihubungkan DC generator 12 volt lalu diteruskan hubung ke dioda dan relay 1P, lalu diteruskan hubung ke kaki kolektor NPN Q2. Kaki emitor NPN Q2 dihubungkan ke ground
  6. Pada COM relay RL 1, dihubungkan baterai 12 volt, resistor, dan LED hijau secara seri, lalu dihubungkan motor secara parallel terhadap seri resistor dan LED hijau
  7. Posisikan rangkaian Sensor suhu LM 35 sesuai keinginan
  8. Dihubungkan Vcc LM 35 dengan DC generator 10 volt, lalu hubungkan GND LM 35 ke ground, lalu pada V out LM 35 dihubungkan ke input non inverting Op-Amp
  9. Dihubungkan resistor RI ke input inverting Op-Amp, lalu hubungkan resistor RF dengan input inverting Op-Amp dan V out Op-Amp
  10. Dihubungkan V out Op-Amp ke resistor, dari resistor dihubungkan ke kaki base NPN Q1
  11. Pada kaki kolektor NPN Q1, dihubungkan DC generator 12 volt lalu diteruskan hubung ke dioda dan relay 2P, lalu diteruskan hubung ke kaki kolektor NPN Q1. Kaki emitor NPN Q1 dihubungkan ke ground
  12. Pada COM relay 2P pertama, dihubungkan baterai secara seri dengan paralel dioda dan motor
  13. Pada COM relay 2P kedua, dihubungkan baterai 0,36 volt kutub positif ke input non inverting Op-Amp UA741 dan kutub negative ke ground
  14. Pada Input inverting Op-Amp UA741 dihubungkan ke output POT-HG, lalu pada kaki atas POT-HG dihubungkan ke resistor dan kaki bawah POT-HG dihubungkan ke ground
  15. Dhubungkan resistor R5 ke power supply dan ke +Vcc Op-Amp UA 741, lalu dari power supply dihubungkan 2 buah resistor, LED biru dan LED merah
  16. Dihubungkan V out Op-Amp UA 741 ke parallel LED biru dengan resistor dan LED merah dengan resistor
  17. Dihubungkan LED merah ke ground dan –Vcc Op-Amp UA741 ke ground


5. Rangkaian [Kembali]



Saat Suhu Laptop Normal






Saat Suhu Laptop Panas





6. Prinsip Kerja [Kembali]


Pada rangkaian aplikasi ini, motor penggerak sebagai penggerak pendingin laptop bekerja dengan bantuan perintah sensor infrared dan sensor suhu LM 35.

Sistem kerjanya yaitu, saat laptop diletakkan pada tatakan rangkaian sensor pendingin, maka sensor infrared berlogika 1 akan mendekteksi adanya manusia yang berada di depan tatakan laptop, maka sensor infrared aktif bekerja mengaliri tegangan output ke kaki base transistor NPN Q2 mengaktifkan transistor NPN Q2, maka tegangan akan mengalir dari DC generator kaki kolektor mengaktifkan relay kaki kolektor lalu menuju ke kaki emitor hingga diakhiri ke ground, sehingga kipas pendingin 1 laptop hidup sebagai kipas reguler yang di tandai dengan hidupnya lampu LED hijau.

Pada saat kondisi laptop overheating atau terlalu panas >35°C, maka sensor LM 35 akan mendeteksi suhu, sehingga menghasilkan tegangan kepada base, maka transistor NPN Q1 akan aktif bekerja, sehingga tegangan dari kaki kolector dapat mengalir melalui relay 2P lalu terus ke kaki emitor, maka relay 2P aktif sehingga kipas pendingin ekstra laptop hidup yang ditandai dengan rangkaian komparator non inverting op-amp bekerja pada warna lampu LED merah hidup, menandakan bahwa suhu laptop melewati batas normal.

Saat suhu laptop kembali normal, maka saat LM 35 mencapai suhu <26°C, maka sensor suhu LM 35 akan menonaktifkan transistor, sehingga tegangan menuju relay 2 tidak dapat mengalir dan kipas pendingin ekstra akan mati yang ditandai dengan rangkaian komparator non inverting op-amp bekerja pada warna lampu LEDbiru hidup, menandakan bahwa suhu laptop kembali normal.
