Aplikasi Encoder-Decoder



Aplikasi Kontrol Kondisi WC Umum


[menuju akhir]




1. Tujuan [Kembali]

  • Memenuhi tugas sistem digital A.
  • Mejelaskan prinsip kerja encoder-decoder
  • Mensimulasikan rangkaian kontrol kondisi wc umum.

2. Alat dan Bahan [Kembali]


A. Alat


1. Battery


Baterai adalah sebuah alat yang merubah energi kimia yang terkandung dalam bahan aktifnya secara langsung menjadi energi listrik dengan cara reaksi elektrokimia. Alat ini telah menjadi bagian dari gaya hidup manusia modern sehari-hari karena tanpanya banyak alat yang setia menemani kita sehari-hari tidak berfungsi, mis.: HP, tablet, remote control, jam, dll. Banyak jenis baterai yang ada dipasaran, baik yang tidak dapat diisi ulang (primer) maupun yang dapat diisi ulang (sekunder), dengan berbagai jenis merek seperti ABC, Eveready, Panasonic, Sony, dsb. Baterai primer yang penting adalah baterai kering seng-karbon dan baterai alkaline. Baterai sekunder yang banyak beredar dipasaran antara lain baterai asam timbal (aki), baterai Nikel-Cadmium (NiCad), baterai Lithium-ion, dsb. Secara umum sebuah sel baterai dikemas dalam berbagai jenis kemasan, mis.: AA, AAA, C, D, coin, dsb., disesuaikan dengan dimana baterai tersebut digunakan.


kurva pemakaian (discharge) untuk sel menggunakan beberapa kimia sel ketika dipakai pada laju 0,2 C. Ingat bahwa setiap kimia sel memiliki tegangan nominal karakteristiknya dan kurva pemakaiannya sendiri. Beberapa kimia seperti ion lithium memiliki kurva pemakaian yang agak datar sedangkan lainnya seperti asam timbal memiliki kemiringan yang jelas.

Daya yang diberikan oleh sel dengan kurva pemakaian miring turun secara progresif diseluruh siklus pemakaian. Hal ini dapat menimbulkan masalah untuk aplikasi daya tinggi kearah akhir siklus. Untuk aplikasi daya rendah yang membutuhkan tegangan catu stabil, mungkin perlu memberikan pengatur tegangan jika kemiringannya terlalu tajam. Ini biasanya tidak menjadi pilihan untuk aplikasi daya tinggi karena rerugi dalam pengatur tegangan bahkan akan merampok lebih banyak daya dari baterai.



2. Power Supply








Power supply merupakan perangkat keras (hardware) yang  dimana fungsi power supply ini adalah sebagai pengatur daya dan pengalir listrik atau tegangan yang dibutuhkan oleh perangkat hardware.


3. DC Voltmeter

Voltmeter merupakan suatu alat yang dimanfaatkan untuk mengukur tegangan listrik dalam suatu rangkaian listrik. Umumnya bentuk penyusunan pararel berdasarkan pada tempat komponen listrik hendak diukur. Dimana dalam setiap komponen ditemukan tiga buah lempengan tembaga di dalamnya. Lempengan tersebut dipasangkan diatas Bakelit yang telah dirangkai dan menyatu dalam tabung plastik atau kaca. Pada lempengan bagian luar dinamakan anode, sementara itu lempengan tengah disebut katode.

Masing-masing ukuran tabung tersebut kurang lebih 15 cm x 10 cm. Dari segi desain pun voltmeter tidak jauh berbeda terhadap desain amperemeter.Sama halnya dengan hambatan memiliki bentuk sama yakni multiplier, seri, dan galvanometer. Faktanya, kinerja yang dihasilkan dari alat tersebut lebih baik, serta senantiasa meningkat ketika sudah ditambahkan multiplier.Tujuan penambahan multiplier didalam alat dimaksudkan untuk kinerja dan kemampuannya menjadi berkali-kali lebih besar. Sementara dapat menciptakan suatu gaya magnet ketika medan magnet dan kuat arus listrik saling berinteraksi. Gaya magnet tersebut disinyalir untuk menggerakkan jarum. Dari sini kapasitas arus pada jarum berdasarkan aliran arus listrik.



Bagian-bagian voltmeter :

  • Batas ukur maksimum dan minimum,
  • Set-up untuk mengatur fungsi,
  • Jarum penunjuk,
  • Terminal kutub positif dan kutub negatif.
  • Skala tinggi dan Rendah dari tegangan listrik terukur.




B. Bahan




4. Diode









Diode adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Diode sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan sering kali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.

Pengertian dioda (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.

Banyak macam dan bentuk diode yang ada di pasaran tetapi yang paling sering kita jumpai adalah diode yang berbentuk silinder warna hitam terdapat gelang perak di salah satu sisinya. Karena cara penggunaan diode ini sangat mudah dan sederhana di bandingkan dengan tipe yang lain.




5. LED-red dan LED-yellow








Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

 LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).




6. Logic state





Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya
Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."




7. Motor






Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.





8. NPN








 Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

  • Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
  • Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
  • Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Fungsi dari transistor sendiri adalah memperkuat arus listrik yang masuk ke dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan meredam arus listrik.

Seperti yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP adalah kependekan dari Positif Negatif Positif.

Transistor NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif. Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan tegangan listrik positif.

Pada transistor NPN, kaki basis memiliki kutub positif dan bersinggungan langsung dengan sumber listrik atau baterai. Sedangkan kaki emitor memiliki kutub negatif karena berhubungan langsung dengan massa. Kutub negatif juga ditemukan pada kaki kolektor yang menghubungkan massa di rangkaian listrik.



9. Relay





Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

  1. Electromagnet (Coil)
  2. Armature
  3. Switch Contact Point (Saklar)
  4. Spring

Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :

  • Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
  • Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)

Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :

  • Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
  • Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
  • Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.


10. Resistor







Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Resistor jenis Carbon Composistion ini terbuat dari komposisi karbon halus yang dicampur dengan bahan isolasi bubuk sebagai pengikatnya (binder) agar mendapatkan nilai resistansi yang diinginkan. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansi atau nilai hambatannya.




11. Touch Sensor







Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.
Pada bagian-bagian konfigurasi touch sensor, memiliki sambungan testpin, Vout, ground, dan Vcc



12. Gerbang Logika

Gerbang AND (AND Gate)



Gerbang OR (OR Gate)





 13. Sensor Infrared


    Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar dan fototransistor sebagai penerima cahaya infra merah.




 14. Sensor gas MQ-2


Gas Sensor (MQ2) adalah sensor yang berguna untuk mendeteksi kebocoran gas baik pada rumah maupun industri. Sensor ini sangat cocok untuk mendeteksi H2, LPG, CH4, CO2, Alkohol, Asap atau Propane. Karena sensitivitasnya yang tinggi dan waktu respon yang cepat, pengukuran dapat dilakukan dengan cepat.



 15. IC 74147



 16. IC 4511




 17. 7Segment





3. Dasar Teori [Kembali]


1. Battery


Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).




Jenis-jenis Baterai

1. Baterai Primer (Baterai Sekali Pakai/Single Use)
2. Baterai Zinc-Carbon (Seng-Karbon)
3. Baterai Alkaline (Alkali)
4. Baterai Lithium
5. Baterai Silver Oxide

Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).

Baterai Primer atau Baterai sekali pakai ini merupakan baterai yang paling sering ditemukan di pasaran, hampir semua toko dan supermarket menjualnya. Hal ini dikarenakan penggunaannya yang luas dengan harga yang lebih terjangkau. Baterai jenis ini pada umumnya memberikan tegangan 1,5 Volt dan terdiri dari berbagai jenis ukuran seperti AAA (sangat kecil), AA (kecil) dan C (medium) dan D (besar). Disamping itu, terdapat juga Baterai Primer (sekali pakai) yang berbentuk kotak dengan tegangan 6 Volt ataupun 9 Volt.

Jenis-jenis Baterai yang tergolong dalam Kategori Baterai Primer (sekali Pakai / Single use) diantaranya adalah :

Baterai Zinc-Carbon juga disering disebut dengan Baterai “Heavy Duty” yang sering kita jumpai di Toko-toko ataupun Supermarket. Baterai jenis ini terdiri dari bahan Zinc yang berfungsi sebagai Terminal Negatif dan juga sebagai pembungkus Baterainya. Sedangkan Terminal Positifnya adalah terbuat dari Karbon yang berbentuk Batang (rod). Baterai jenis Zinc-Carbon merupakan jenis baterai yang relatif murah dibandingkan dengan jenis lainnya.

Baterai Alkaline ini memiliki daya tahan yang lebih lama dengan harga yang lebih mahal dibanding dengan Baterai Zinc-Carbon. Elektrolit yang digunakannya adalah Potassium hydroxide yang merupakan Zat Alkali (Alkaline) sehingga namanya juga disebut dengan Baterai Alkaline. Saat ini, banyak Baterai yang menggunakan Alkalline sebagai Elektrolit, tetapi mereka menggunakan bahan aktif lainnya sebagai Elektrodanya.

Baterai Primer Lithium menawarkan kinerja yang lebih baik dibanding jenis-jenis Baterai Primer (sekali pakai) lainnya. Baterai Lithium dapat disimpan lebih dari 10 tahun dan dapat bekerja pada suhu yang sangat rendah. Karena keunggulannya tersebut, Baterai jenis Lithium ini sering digunakan untuk aplikasi Memory Backup pada Mikrokomputer maupun Jam Tangan. Baterai Lithium biasanya dibuat seperti bentuk Uang Logam atau disebut juga dengan Baterai Koin (Coin Battery). Ada juga yang memanggilnya Button Cell atau Baterai Kancing.

Baterai Silver Oxide merupakan jenis baterai yang tergolong mahal dalam harganya. Hal ini dikarenakan tingginya harga Perak (Silver). Baterai Silver Oxide dapat dibuat untuk menghasilkan Energi yang tinggi tetapi dengan bentuk yang relatif kecil dan ringan. Baterai jenis Silver Oxide ini sering dibuat dalam dalam bentuk Baterai Koin (Coin Battery) / Baterai Kancing (Button Cell). Baterai jenis Silver Oxide ini sering dipergunakan pada Jam Tangan, Kalkulator maupun aplikasi militer.


2. Gerbang Logika

Gerbang AND (AND Gate)



Gerbang OR (OR Gate)



Gerbang NOT (NOT Gate)

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

Simbol dan Tabel Kebenaran Gerbang AND (AND Gate)

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0.
Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

Simbol dan Tabel Kebenaran Gerbang OR (OR Gate)

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.



3. Touch Sensor





Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen.


Grafik Respon Touch Sensor




Pada grafik respon tocuh sensor di atas diperoleh bahwa saat sebelun sensor disentuh, pada touch sensor memiliki sinyal sentuh penuh, maka saat sensor touch disentuh, sinyal pada sensor akan menurun kekuatannya dimana saat proses penurunan sinyal touch sensor, kinerja touch sensor bekerja mengaktifkan touch sensor sehingga touch sensor menghasilkan tegangan output.


4. Sensor Infrared

    Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar dan fototransistor sebagai penerima cahaya infra merah.






Grafik Respon Sensor Infrared



5. IC 74147

Encoder 10 line (desimal) ke BCD 74147 adalah sebuah chip IC yang berfungsi untuk mengokdekan 10 line jalur input (desimal) menjadi data dalam bentuk BCD (Binary Coded decimal). IC encoder 74147 merupakan encoder data desimal menjadi data BCD dengan input aktif LOW dan output 4 bit BCD aktif LOW. Encoder desimal ke BCD ini sering kita perlukan pada saat perancangan suatu perangkat digital dan kita mengalami kekurangan port atau jalut untuk input saklarnya. IC encoder 74147 merupakan IC dalam keluarga TTL yang bekerja dengan tegangan sumber + 5 volt DC. Konfigurasi pin dan tabel kebenaran dari encoder TTL 10 line (desimal) ke BCD IC 74147 dapat dilihat pada gambar berikut.





6. IC 4511

Dekoder 4511 adalah dekoder BCD ke penampil tujuh segmen katoda bersama yang dapat memberikan bentuk tampilan pada peraga tujuh segmen sesuai dengan data BCD 4-bit pada terminal data masukan. Bentuk tampilan yang dapat dihasilkan dari dekoder BCD ke tujuh segmen 4511 ditunjukan pada gambar berikut:







Gambar Bentuk Tampilan Peraga Tujuh Segmen Dengan Dekoder 4511 :





7. Sensor Gas MQ-2

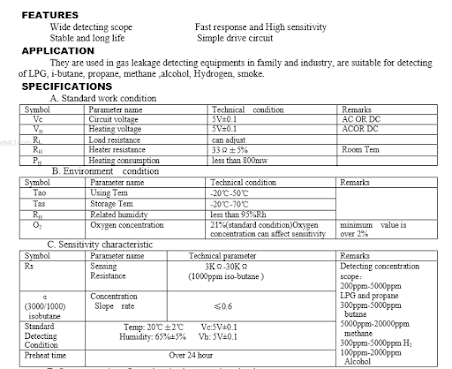

Spesifikasi:

 Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

1. Catu daya pemanas : 5V AC/DC

2. Catu daya rangkaian : 5VDC


3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen


4.  Keluaran : analog (perubahan tegangan)


Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.



Konfigurasi pin dari sensor MQ-2 :


1.                   Pin 1 merupakan heater internal yang terhubung dengan ground.


2.                   Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.


3.                   Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.


4.                   Pin 4 merupakan output yang akan menghasilkan tegangan analog.






Berdasarkan grafik respon sensor, akan lebih sensitif terhadap gas H2 yang dimana sangat cocok digunakan pada aplikasi WC umum ini yaitu merespon deteksi gas bau tak sedap yang semakin pekat, maka sensor gas akan mendeteksi bau


8. 7Segment




Seven Segment Display
 (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital

Tabel Pengaktifan Seven Segment Display

ANGKAhgfedcba
000111111
100000110
201011011
301001111
401100110
501101101
601111101
700000111
801111111
901101111

Catatan :

1 = ON (High)
0 = OFF (Low)



4. Percobaan [Kembali]


Langkah langkah percobaan rangkaian :

  • Siapkan Alat-alat dan bahan seperti penjelasan diatas
  • Rangkain masing-masing alat dan bahan sesuai gambar berikut



  • Aplikasi rangkaian siap untuk dijalankan



5. Rangkaian [Kembali]



Kondisi Saat WC Tidak Ada Orang dan Pintu Dapat Dibuka, Hasil Encoder Decoder Pada 7Segmen Berlogika 0







Kondisi Saat Pintu Dibuka, Touch Sensor akan Merespon Sebagai Tombol Open, dan Respon Encoder Decoder terhadap 7Segmen Berlogika 1








Kondisi Setelah Respon Touch Sensor, Pintu Ditutup, Infrared Berlogika 1 Merespon Manusia Didalam WC , Hasil Encoder Decoder Pada 7Segmen Berlogika 1






Kondisi Saat Orang Dari Luar Ingin Membuka Pintu Touch Sensor, Namun Tidak Merespon Karena Infrared Aktif dan Encoder Decoder 7Segmen Berlogika 1, Menandakan Ada Orang Didalam WC








Sensor Gas MQ-2 akan mendeteksi bau tersebut sehingga sensor mengaktifkan motor eksos sebagai pembuang gas atau udara tak sedap dari WC







6. Prinsip Kerja [Kembali]


Prinsip kerjanya yaitu menguunakan prinsip encoder decoder logika dari inputan sensor terhadap gerbang logika.

Saat kondisi WC tidak ada orang dan pintu dapat dibuka, sehingga gerbang NOR dan OR pada input encoder akan aktif high pada input aktif low 1 dan 2, serta gerbang NOR input touch sensor akan output low penanda pintu WC tidak terkunci, maka  maka lampu LED berwarna hijau sebagai penanda tidak adanya orang hasil encoder decoder pada 7Segmen berlogika 0

Saat kondisi pintu dibuka, touch sensor akan merespon sebagai tombol open, sehingga gerbang NOR akan output low dan OR output high sehingga pada input encoder akan aktif low pada input aktif low 1 dan akan aktif high pada input aktif low 2, serta gerbang NOR input touch sensor akan output high penanda pintu WC dimasuki orang, maka lampu LED berwarna merah sebagai penanda adanya orang dan respon encoder decoder terhadap 7Segmen Berlogika 1.

Saat kondisi setelah pintu ditutup, respon touch sensor berlogika 0,  infrared berlogika 1 merespon manusia berada didalam WC, sehingga gerbang NOR akan output low dan OR output high sehingga pada input encoder akan aktif low pada input aktif low 1 dan akan aktif high pada input aktif low 2, serta gerbang NOR input touch sensor akan output low penanda pintu WC dikunci,  maka lampu LED berwarna merah sebagai penanda adanya orang dan hasil encoder decoder pada 7Segmen berlogika 1

Saat kondisi orang dari luar ingin membuka pintu touch sensor, namun tidak merespon karena infrared sensor aktif, respon touch sensor berlogika 0,  infrared berlogika 1 merespon manusia berada didalam WC, sehingga gerbang NOR akan output low dan OR output high sehingga pada input encoder akan aktif low pada input aktif low 1 dan akan aktif high pada input aktif low 2, serta gerbang NOR input touch sensor akan output low penanda pintu WC dikunci,  maka lampu LED berwarna merah sebagai penanda adanya orang dan encoder decoder 7Segmen berlogika 1, menandakan ada orang didalam WC.

Pada Sensor GAS MQ-2 bekerja ketika bau tak sedap yang muncul setelah WC digunakan, karena sensor gas akan mendeteksi bau tersebut sehingga sensor mengaktifkan motor eksos sebagai pembuang gas atau udara tak sedap dari WC.



7. Video [Kembali]


Video Simulasi Rangkaian Aplikasi Encoder Decoder : Kontrol Kondisi WC Umum







8. File Download [Kembali]


File HTML [Download]

File Video Rangkaian [Download]

File Rangkaian [Download]

File Library Touch Sensor [Download]

File Library Infrared Sensor [Download]

File Library Gas Sensor [Download]

File Datasheet Touch Sensor [Download]

File Datasheet Infrared Sensor  [Download]

File Datasheet Gas Sensor [Download]

File Datasheet IC 74147  [Download]

File Datasheet IC 4511 [Download]

File Datasheet 7Segment [Download]

File Datasheet NPN Transistor [Download]

File Datasheet Dioda [Download]

File Datasheet Resistor [Download]

File Datasheet Motor DC [Download]
